在現代化工業生產中，反應器作為一種重要的化工設備，其焊接質量直接關系到整個系統的安全性和可靠性。然而，反應器的結構復雜，焊縫多樣，傳統的人工或自動化設備盲焊，很難保證焊接質量的一致性。隨著自動化和智能化技術的不斷發展，?激光焊縫跟蹤系統以其高精度、?高穩定性和實時調整能力，在自動化焊接展現極大的潛力，今天一起了解創想智控激光焊縫跟蹤系統在化工行業反應器自動焊接的應用方案。
激光焊縫跟蹤系統原理
創想智控激光焊縫跟蹤系統是一種基于激光視覺技術的先進設備。?該系統通過激光束掃描焊縫表面，?實時獲取焊縫的三維坐標信息。?具體原理包括激光掃描、?圖像處理和軌跡調整三個步驟：?
1.?激光掃描?：?激光束被放大形成一條激光線投射到焊縫表面，?反射光通過高質量光學系統投射到成像矩陣上，?計算出傳感器到焊縫表面的距離和位置信息。?
2.?圖像處理?：?高速圖像處理單元對掃描得到的圖像進行快速處理，?提取出焊縫的特征信息，?如寬度、?位置等。?
3.?軌跡調整?：?根據提取出的焊縫特征信息，?系統自動計算出最佳的焊接軌跡，?并通過控制系統調整焊接設備的運動軌跡，?確保焊接過程的高精度和一致性。?
反應器自動焊接難題
反應器焊接過程中面臨的難題主要體現在以下幾個方面：
結構復雜：反應器通常具有多層結構，焊縫形狀復雜，焊接部位難以觸及，設備盲焊難以實現一致性的焊接效果。
體積大：?反應器體積龐大，?焊接時難以實時觀察焊縫狀態，?無法及時調整焊接路徑，?導致焊接缺陷。?
材料特性?：?反應器多采用不銹鋼或其他高強度合金材料，?對焊接熱輸入和焊縫質量要求高，?需要精確控制焊接過程中的熱變形和應力集中。?
生產效率低：由于反應器焊接難度大，傳統自動焊接方式耗時長、人工成本高，生產效率低下，難以滿足現代化生產的需求。
創想智控解決方案
針對反應器自動焊接的難題，創想推出了基于激光焊縫跟蹤系統的自動化焊接解決方案。該方案結合了先進的激光傳感技術、智能圖像處理算法以及精密的智能控制系統，能夠有效解決反應器焊接過程中面臨的各種難題。
1.?高精度激光傳感器?：?采用高精度的激光傳感器，?實時獲取焊縫的微小變化，?確保焊接路徑的準確性，?即使在復雜工件形狀下也能穩定工作。?
2.?實時調整能力?：?系統具備實時調整焊接路徑的能力，?確保焊接過程中焊縫的一致性和質量，?減少焊接缺陷。?
3.?自動化程度高?：?支持全自動化焊接，?減少人工干預，?降低人工操作的復雜性和錯誤率，?提高生產效率。?
4.?兼容性強?：?系統可與各種類型的焊接機器人和設備無縫集成，?適應不同的生產線需求，?提供柔性化的解決方案。?
5.?實時監控與反饋?：?可以實時檢測焊接過程中的異常情況，?并通過顯示屏實時展示焊縫情況，?便于操作人員及時調整。?
應用案例
創想的激光焊縫跟蹤系統已成功應用于多個化工行業的反應器自動化焊接項目中。以下為某化工企業的實際應用案例：

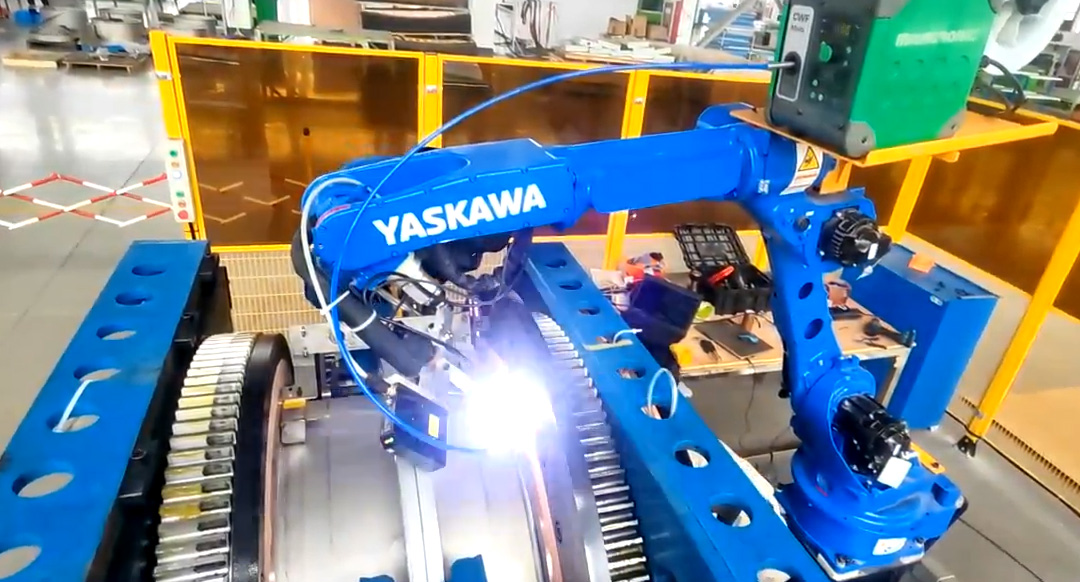

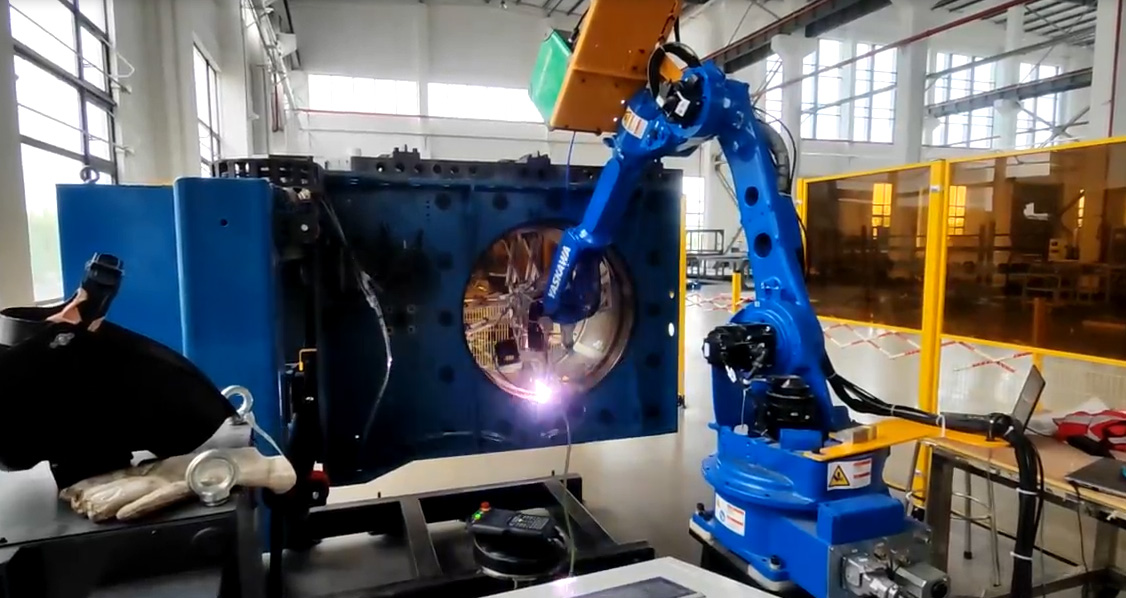

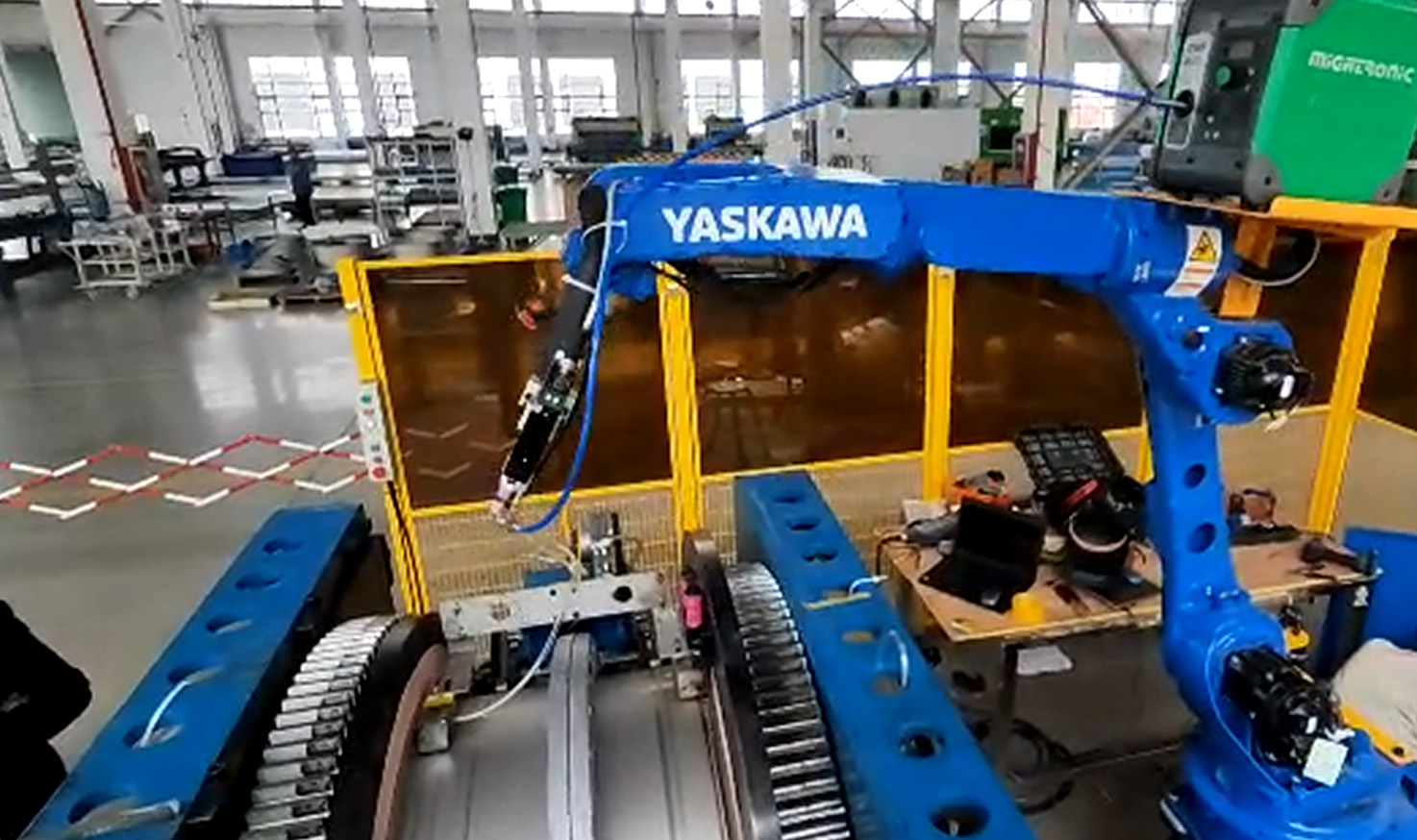

創想智控焊縫跟蹤系統通過激光傳感器實時掃描和檢測焊縫位置，?自動調整安川焊接機器人的運動軌跡，?實現了高效、?穩定的焊接過程。?與機器人按照編程和示教軌跡盲焊相比，?焊接質量和生產效率顯著提升，?同時降低了勞動成本和人為誤差，?提高了生產線的穩定性和可靠性。?
創想智控的激光焊縫跟蹤系統通過先進的激光傳感技術和智能圖像處理算法，不僅解決了反應器焊接中的諸多難題，還顯著提高了生產效率和焊接質量，為企業帶來了更大的經濟效益。隨著技術的不斷發展，激光焊縫跟蹤系統將在更多領域發揮更大的作用，推動自動化焊接技術的不斷提升。
